Briefkasten-Alarm

Projekt Hack'n'Fun Tinkering
22

Ich bin für den 21.10. um 15 Uhr.

2 „Gefällt mir“
23

Da kann ich auch.

24

Könnten wir uns denn auch vielleicht um 14 Uhr treffen?

25

wisst ihr was, vergesst die Frage. Ich bleibe bei der von Nikolas vorgeschlagenen Uhrzeit.

26

14 Uhr würde mir aber auch besser passen.

27

Gut da wir scheinbar nur einen Vorschlag haben würde ich sagen dann am 21.10, 14 Uhr (BBB-Meeting)

1 „Gefällt mir“
28

Sorry ich hatte vergessen zu antworten, 21.10 (also Morgen) um 14 Uhr hab ich auch Zeit.

29

Hallo zusammen,
leider haben mir meine Eltern vergessen zu sagen,
das wir heut nachmittag unterwegs sind.
Deshalb muss ich leider kurzfristig absagen.
Ich werde mit dann das Protokoll anschauen

30

Sooooo
Für alle die nicht beim Meeting dabei waren, hier die Zusammenfassung:
Auslöser -> Schnittstelle -> Benachrichtigung

Auslöser:

  • Hier haben wir uns dafür entschieden das wir einen Schaltkreis unterbrechen lassen, was dann der ESP registrieren soll. Wir haben auch überlegt einen Lichtsensor zu benutzen aber der würde in der Nacht nicht funktionieren.

Schnittstelle:

  • Hier haben wir uns für einen ESP entschieden, da ein Raspberry-Pi ünnötig kommpliziert wäre und auch nicht so viel können muss.

Benachtichtigung:

  • Wir werden Matrix benutzen um benachrichtigt zu werden, da man so auf benachrichtigt wird wenn man irgendwo anders ist und der Postbote wäre auch nicht überfragt wenn er den Briefkasten öffnet.

Materialien:

  • ESP
  • Kabel (verschiedene Größen)
  • Stromquelle
31

Vorschlag für Bastel-Action

Damit wir uns nicht alle auf @gundhie31’s Fußmatte setzen müssen, hatte ich vorgeschlagen, das Ganze erstmal woanders zum Testen aufzubauen. Vorschlag für den ort wäre credativ in Mönchengladbach, da das für @jonah09 und @gundhie31 gut zu erreichen ist. Als Termine wären möglich:

  • Samstag, 24. Oktober
  • Sonntag, 25. Oktober
  • Sonntag, 1. November
32

Ich hab an allen Terminen Zeit

33

Ich bin für Samstag.

35

Samstag hab ich auch Zeit, um wieviel Uhr währe das denn dann?

36

Dann ist unser nächster Termin Samstag, 24. Oktober, 11 Uhr bei der credativ GmbH, Trompeterallee 108, Mönchengladbach. Wer Hilfe bei der Anreise braucht, bitte melden :)!

Ich bringe Material von tarent mit.

37

Briefkasten-Alarm Bastelsession am 24. Oktober 2020

Was wir uns vorgenommen hatten

Wir wollten erstmal die Gundlagen aufbauen:

  • Das grundlegende Skript schreiben
  • Den ESP einrichten
  • Den ESP mit der Technik verknüpfen

Dann wollten wir schauen, wie wir beim Betätigen des Tasters eine Nachricht per Matrix in einen Chatraum senden können.

Ein Video mit dem Ergebnis gibt es hier auf EduVid

Was wir benutzt haben

Was wir gelernt haben

  • Wiederholung, was Spannung, Stromstärke und Widerstand sind
  • Wiederholung Python-Grundlagen
  • Wie man mit ESPs umgeht
  • Wie man in Python Text-Nachrichten an Matrix verschickt
  • Wie ein ESP sich mit dem WLAN verbindet
  • Dass Tux Sören nicht mag

Für die Experten oder solche, die es werden wollen

Wir haben außerdem einiges über MicroPython, ESP und Matrix herausgefunden:

  • Sich mit einem WLAN zu verbinden ist erstaunlich einfach
  • Nachrichten in einen Matrix-Raum zu versenden ist grundsätzlich einfach, aber was schwierig war:
    • Man muss mit jeder Nachrichte eine “transaction id” versenden, und diese darf sich nicht wiederholen
    • Zufallszahlen auf dem ESP sind ziemlich schlecht
    • Deshalb haben wir als erste Transaktions-ID nach dem Starten die aktuelle Uhrzeit als Unix-Timestamp benutzt. Dazu mussten wir herausfinden, wie man auf dem ESP die aktuelle Uhrzeit bekommt (nämlich mit dem Modul ntptime)
  • Nachrichten per Matrix zu empfangen ist etwas komplizierter, aber wenn man einmal weiß wie, geht es
    • Wir dachten zuerst, man müsste erst den kompletten Raum synchronisieren, um dann die neuen Nachrichten zu bekommen.
    • Das stimmt aber nicht, wenn man einfach einmal Nachrichten abruft, bekommt man die neuesten, nicht die ältesten Nachrichten

Was wir an Elektronik aufgebaut haben

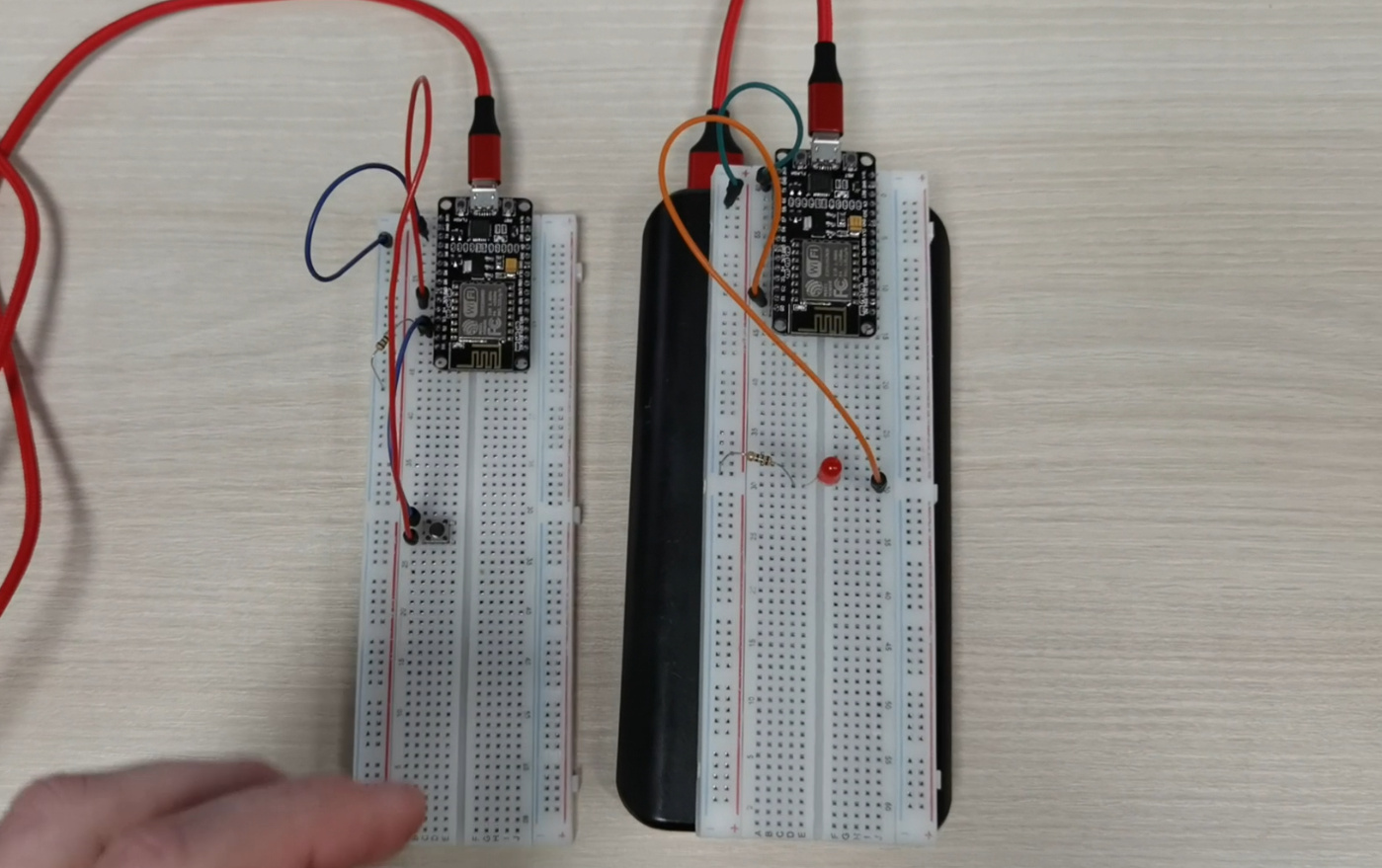

Wir haben 2 Breadboards aufgebaut. Das eine ist dafür da, dass wenn man einen Knopf drückt und dass dann über Matrix eine Nachricht verschickt wird. Der andere ESP ist dafür zuständig die Nachricht zu empfangen und so die LED an oder aus zu machen.

Screenshot_20201025_163953
Screenshot_20201025_1639531399×879 329 KB

Was wir an Code geschrieben haben

Wir haben ein Test-Skript für MicroPython geschrieben, das folgende Dinge tut:

  1. Zugangsdaten für WLAN und Matrix aus einem Modul importieren
  2. Mit dem WLAN verbinden
  3. Zustand des Matrix-Raums laden
  4. Hallo-Nachricht in den Matrix-Raum senden
  5. In einer Schleife:
    • Den Zustand des Buttons abfragen und bei Änderung eine nachricht in den Matrix-Raum schicken (!on oder !off)
    • Neue Nachrichten aus dem Matrix-Raum laden und schauen, ob die Nachrichten !on oder !off dabei sind, und wenn ja, den Zustand er LED ändern

Der Code ist jetzt auf EduGit als µtrix zu finden.

Wie es weitergeht

Wir werden höchstwarscheinlich wieder eine Bastelsession machen wo wir dann folgendes versuchen zu basteln:

  • Wir wollen noch nach einer Energieversorgung suchen
    • Möglichst ohne Batterie die man wechseln muss, z.B. einen kleinen Akku und eine Solarzelle
  • Wir wollen alles noch kleiner (ohne Breadboard) basteln
  • Wir müssen noch eine bessere Möglichkeit finden, ein Signal an den ESP zu leiten (z.B. indem ein Stromkreis unterbrochen wird)
  • Wir müssen noch alles in den Briefkasten einbauen.

Danke

Wir waren zu Gast bei der credativ GmbH und bedanken uns für die Unterstützung!

IMG_20201024_135342
IMG_20201024_1353421536×2048 1.75 MB

3 „Gefällt mir“
38

Alsoo…
Es gab ja jetzt eine lange Pause aber das ist jetzt genug. Ich würde sagen das wir uns mal wieder in nem BBB-Meeting treffen. Allerdings ist es grade ziemlich spät und ich würde morgen nochmal darauf zurückkommen.

39

Unser Ziel (für die Bastelsession)

für die nächste Bastelsession ist das wir versuchen die Verkablung kleiner zu bauen,
eine möglichst kleine und auch langanhaltende Stromquelle zu finden und noch ggf. den ESP in den Briefkasten einzubauen.

Unser Ziel (für BBB)

  • Uns überlegen wie wir das bauen wollen
  • Recherchieren was wir dafür brauchen

Wir hätten folgende Möglichkeiten für Meetings:

  • Mittwoch 18:00
  • Donnerstag 16:30
  • Freitag 15:30
  • Montag 16:30
40

Ich bin für Freitag.

42

Ich hab jeden Tag außer Freitag Zeit

43

Da die Termine von mir leider so kurzfristig waren bietet sich nur noch Montag an
