Ich würde gerne herausfinden, wie man Ausstechförmchen für Plätzchen einfach selber gestalten kann. Ich selber brauche das eigentlich nicht, aber es wäre gut, wenn die Gäste bei den Teckids-Campdays Winter (Dezember) 2024 in Essen innerhalb von weniger als 30 Minuten ihr Ausstechförmchen gestalten könnten.
@krfl9500 @kaninchen @skyhopper4697 Wollen wir uns zusammen damit beschäftigen?
Gerne! Setzen wir uns dafür in einem BBB zusammen oder machen wir das einfach hier?
@tuxilio und ich haben ja schon mal sowas in der Art gemacht, das wichtigste, was wir daraus gelernt haben, ist denke ich, dass wir Backformen machen wollen und keine FreeCAD/Blender-Kentnisse vermitteln wollen. Außerdem müssen wir uns fragen, ob Blender oder FreeCAD besser ist (halt testen, wie gut das mit dem Bild einfügen in FreeCAD geht). Schlussendlich kann es sinnvoll, eine Präsentation mit nur Bildern zu erstellen (wo dann auf die wichtigen, meist sehr kleinen, Buttons große rote Pfeile zeigen).
Gerne! Setzen wir uns dafür in einem BBB zusammen oder machen wir das einfach hier?
Per BBB. Abstimmung auf dem kurzen Weg im Projektchat…
Klingt gut, dann könnte man das mal ein für alle mal klären )
WIr haben gestern mal dieses Vorgehen ausprobiert:
Dieses Vorgehen hat aus meienr Sicht eine ganze Reihe tolle Eigenschaften:
Insgesamt sollte ma nso in recht kurzer Zeit und mit wenig Frustration ein Ausstechförmchen hinbekommen und lernt dabei trotzdem eine ganze Rihe Details kennen.
Themenpate
Gibt es hier noch Interesse das Thema zu verfolgen?
@julius1111 und ich haben uns gestern (4.12.25) mit dem Thema befasst. Wir fingen damit an, dass wir uns passende (simple) svg-Dateien ausgesucht haben. Ich habe dieses Nilpferd hier genommen:
Um aus diesem Photo eine 3D-Druckbare Datei zu machen, öffnet man sie in Inkscape. Dort konvertiert man zuerst alle Objects zu Paths (Stng+A um alles auszuwählen, Path → Object to Path). Jetzt muss man die Figur mit passend einfärben.
Hierzu muss man erst die Einfärbung (Fill) einfernen. Dazu wählt man alles aus und wählt dann unten in der Leiste mit den Farben das weiße Feld mit dem roten Kreuz aus dann färbt man die Figur ein. Ich habe das so gemacht, dass ich die einzelnen Paths ausgewählt habe. Dann konnte ich die Farbe verändern. Hierbei muss man folgende Regeln beachten:
rot oder grün für Bereiche, die in voller Wandhöhe ausgefüllt werden sollen, also den Teig schneiden
Schwarz für Innendetails (z.B. Augen). Das erstellt eine Wand, die weniger hoch ist als die roten Wände, was dafür sorgt, dass der Teig markiert, aber nicht geschnittten wird
Blau oder Cyan für Verbindungen von Innendetails (z.B. Augen) mit dem Rand
Selbstverständlich muss die außenwand Rot sein, da der Teig sonst nicht geschnitten wird → kein Ausstechförmchen
Außerdem kann man diverse Formen selbst hinzufügen, vorrausgesetzt man konvertiert diese auch in Pfade. Für die Verbindungsstrukturen (Blau/Cyan) ist das notwendig, da der ganze Bereich der Struktur, die Verbunden werden soll bis zum Rand ausgefüllt werden muss. Hier soll außerdem ausnahmsweise Fill verwendet werden (auch Blau), bei den grünen/roten Bereichen auch.
Nachdem wir die Figur eingefärbt hatten, sah die Figur allerdings nicht ganz richtig aus. Durch den fehlenden Fill waren Sachen sichbar, die gestört haben:

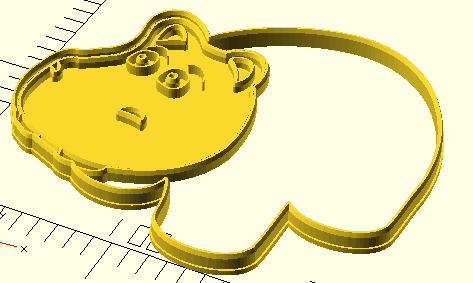

Hier hatte ich allerdings Glück, da ich die störenden Paths einfach entfernen konnte. Ich habe die Datei dann mithilfe des OpenSCAD CookieCutter File Output Plugins als .scad exportieren, und in OpenSCAD öffnen.
Im moment finden sich noch ein paar Probleme. Zwar lassen sich einfache Figuren ziemlich schnell und einfach erstellen, aber ich suche noch nach einer besseren Methode, um die Figuren einzufärben, statt die Paths einzeln einzufärben, was bei Figuren mit kaum Paths oder Objects vermutlich nicht möglich sein wird. Das gleiche trifft auf mögliche ungewollte Strukturen zu. Des weiteren lässt sich der Vorgang nur mit SVGs durchführen.
