Zusammenfassung der Session-Ergebnisse
OpenSCAD
Bedienkonzept
Das Modell wird mittels Quelltext erzeugt. Es gibt eine Reihe von Befehlen zum Einfügen und Verändern von bestimmten Grundelementen. Das 3D-Modell wird mit einer Skript-Sprache beschrieben.
Für welchen Einsatzzweck sinnvoll
Das Erstellen einfacher technischer Modelle mit vorgegeben Parametern
Vorteile
- Einfache Modelle lassen sich recht zügig erstellen
- Sich wiederholdende Strukturen lassen sich einfach umsetzen
Nachteile
- Man muss am Anfang die Skriptsprache erlenen
Ergebnis
Für den Einstieg in die Modellierung von technischen Modellen gut geeignet.
Für Bastellsessions gut geeignet.
Hat Potential für den Einsatz in Workshops
FreeCAD
Bedienkonzept
Es gibt eine Vielzahl an Möglichkeiten sein Modell zu erstellen. Man kann Modelle aus vorgegebenen Grundelementen erstellen. Man kann aus 2D-Zeichnungen ein 3D-Modell erstellen. Dabei kann technische Abhängigkeiten sehr detailiiert vorgegeben werden.
Für welchen Einsatzzweck sinnvoll
Für das Erstellen komplexer technischer 3D-Modelle mit vorgegeben Parametern
Vorteile
- Es lassen sich sehr komplexe Strukturen erstellen
Nachteile
- Für Einsteiger sind die ersten Schritte zu einfachen Modellen langatmig
- Die große Bandbreite an Möglichkeiten und Bedienelementen ist insbesondere beim Einstieg schwierig zu durchschauen
Ergebnis
Wenn man schon etwas Erfahrung im 3D-Design hat, bietet das Programm eine bunte Vielfalt an Möglichkeiten. Um für kleinen Bastelprojekten 3D-Modelle zu erstellen, inbesondere für Einsteiger, eher ungeeignet.
Für den Einsatz in Workshop ungeeignet.
chilli3D
Bedienkonzept
Leist oben mit mehreren Tabs, worin sich die Tools befinden
Für welchen Einsatzzweck sinnvoll
Noch nicht Ausgereift genug für mehr als nur einfache Figuren (Pyramide, Quader etc.)
Vorteile
- Es lassen sich sehr einfach grundlegende Formen erstellen
Nachteile
- Modelle lassen sich nicht als .stl exportiern
- sehr Unvollständig, es fehlt zum Beispiel die Möglichkeit, Skizzen auf bereits vorhandenen Flächen zu erstellen
Ergebnis
Noch nicht wirklich verwendbar
Dune3D
Bedienkonzept
Man erstellt eine 2d-Skizze mithilfe von den Tools am linken rand der Arbeitsfläche, der rest passiert durch (rechts)clicks auf der Arbeitsfläche und durch das “+”-Menü.
Für welchen Einsatzzweck sinnvoll
wie FreeCAD
Vorteile
- skizzen lassen sich auf Punkten anderer Figuren erstellen, rotieren etc.
Nachteile
- die Bedienung durch clicks & rechtsclicks auf der Arbeitsfläche ist gewöhnungsbedürftig
Ergebnis
Eine gute alternative zu FreeCAD, vor allem um fürs schnelle erstellen von Figuren.
Für Workshops deutlich besser geeignet als FreeCAD
Blender
Bedienkonzept
Mehrere Arbeitsflächen mit unterschidelichen Einsatzzwecken (z.B. Animation, Texturen, generelles Design) gearbeitet wird direkt am Objekt selbst, ohne Skizzen o.ä.
Für welchen Einsatzzweck sinnvoll
Für die Animation und Texturierung von 3d-modellen, sowie die erstellung von “organischen” Formen (Bspw. Spielfiguren)
Vorteile
- Sehr vielseitig (Design, Texturierung und Animation in einem)
- Für das Design von Spielfiguren etc. sehr gut
Nachteile
- Nicht geeignet für das Design von pasgenauen Bauteilen
- manchmal sehr kompliziert (z.B. bestimmte Reihenfolge von clicks notwendig)
Ergebnis
Sollten wir uns noch weiter anschauen, vor allem den Prozess des Sculptings (Design von Spielfiguren etc.)
Zum Einsatz in Workshops nur mäßig geeignet, da sehr Zeitaufwendig
Blockbench
Bedienkonzept
Das 3D-Modell wird aus verschiedenen Grundelementen zusammen gesetzt. Diese werden dann in Größe, Position und Ausrichtung verändert.
Für welchen Einsatzzweck sinnvoll
3D-Modelle mit geringer Auflösung z.B. für Spiele wie Luanti
Vorteile
- sehr einfach und intuitiv zu bedienen

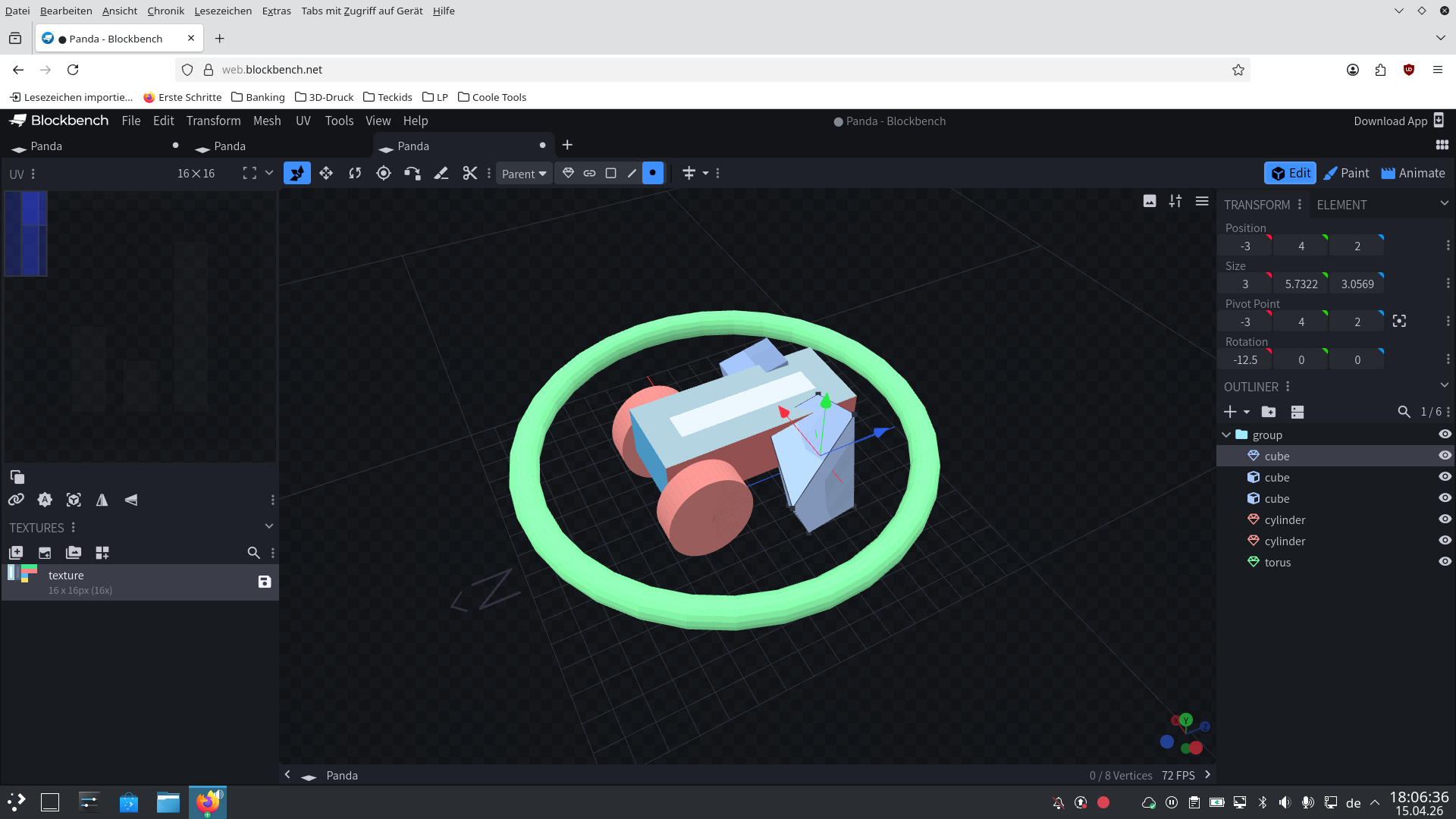

- man sieht recht schnell erste Ergebnisse (das oben dargestellte Modell war in ca. 45 Minuten erstellt, ohne das Programm voher gekannt zu haben)
Nachteile
Ergebnis
Das Programm ist sehr gut geeignet um Modelle für Luanti zu erstellen, vor allem auch für Einteiger.
Das Programm sollte in jedem Fall weiter betrachtet werden.
Auch im Hinblick auf einen möglichen Workshop gut geeignet.
